1.1 概述:
本公司依据《试验变压器国家标准》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和充气式(SF6)系列变压器,具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验,是高压试验中必不可少的重要设备。

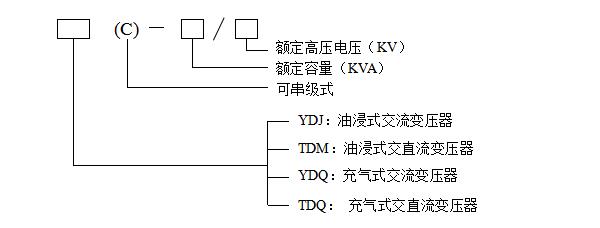

1.2 型号含义:
1.3 产品结构:

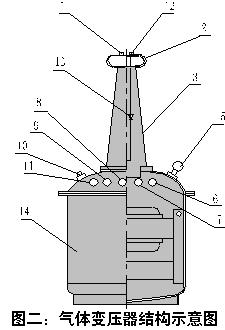

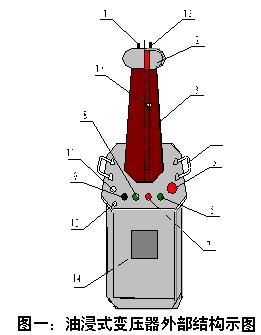

本系列轻型高压试验变压器采用单框式铁芯结构。初级绕组绕在铁芯上,高压绕组在外。这种同轴布置有效地减少了漏磁,因而增大了绕组间的耦合。图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构,整体外观显得美观大方。图2所示的充气式试验变压器的外壳采用圆柱罐式容器结构,能承受0.8Mpa压强。
1-短路杆D 2-均压球 3-变压器套管
4-变压器提手 5-油阀 6、7—输入端子a、x
8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X
12—高压输出A 13—高压硅堆(交流变压器无) 14、外壳
15、阀门及压力表(油浸式试验变压器无)
1.4 工作原理:
本系列轻型高压试验变压器为单相变压器,经操作箱(台)内调压器(100KVA以上调压器外附)输出可调的0-200V或0-400V电压至试验变压器的初级绕组,根据电磁感应原理,在次级绕组可获得可调的高电压。单台交直流试验变压器工作接线原理见附图一;高压套管中装有高压硅堆,串接在高压回路中作半波整流。当短路杆将高压硅堆短接时,输出的高压为工频交流。拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的优越性,因为整个装置由几台单台试验变压器组成,单台试验变压器体积小、重量轻,便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用,又可分开成几套单台试验变压器单独使用。附图二中,在第一级和第二级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。低压电源加在试验变压器I的初级绕组a1x1上,单台试验变压器I、II、III的输出电压分别是V1、V2、V3、。励磁绕组A1、C1给第二级试验变压器的初级绕组供电;第二级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。第二级试验变压器II和第三级试验变压器III的箱体对地分别在V1和V1+V2的高电位上,箱体对地是绝缘的,试验变压器I的箱体接地。所以第一级、第二级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3,其额定容量则分别为3P、2P、1P。
附表:试验变压器主要技术参数(100/150以下)
容量 | 高压电压 (KV) | 高压电流 (mA) | 低压输入 | 变比 | 参考重量 油浸式 | 参考重量 充气式 | |||
(KVA) | AC | DC | AC | DC | 电压 (V) | 电流(A) | 高/仪 | (kg) | (kg) |
2 | 50 | 70 | 40 | 10 | 200 | 10 | 500 | 30 | 30 |
3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 40 | 40 |
5 | 50 | 70 | 100 | 25 | 200 | 25 | 500 | 50 | 50 |
10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 65 | 65 |
20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 100 | 90 |
30 | 50 | 70 | 600 | 150 | 400 | 75 | 500 | 130 | 120 |
50 | 50 | 70 | 1000 | 200 | 400 | 125 | 500 | 200 | 160 |
10 | 100 | 140 | 100 | 25 | 200 | 50 | 1000 | 120 | 98 |
20 | 100 | 140 | 200 | 50 | 400 | 50 | 1000 | 160 | 130 |
30 | 100 | 140 | 300 | 85 | 400 | 75 | 1000 | 200 | 160 |
50 | 100 | 140 | 500 | 140 | 400 | 125 | 1000 | 250 | 200 |
20 | 150 | 210 | 133 | 35 | 400 | 50 | 1500 | 260 | 180 |
30 | 150 | 210 | 200 | 55 | 400 | 75 | 1500 | 300 | 210 |
50 | 150 | 210 | 333 | 95 | 400 | 125 | 1500 | 350 | 300 |
100 | 150 | 210 | 667 | 190 | 400 | 250 | 1500 | 430 | 420 |
